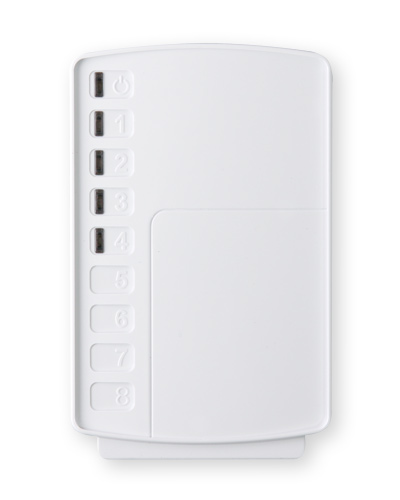

Теко Астра-823

Описание Теко Астра-823:

Назначение:
Выдача извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.

Особенности:
4 выхода:
- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
- 2 (К3 и К4) без контроля;
при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством

Основные данные:
цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между модулем реле и управляющим устройством (ППКОП) системы Астра-Zитадель. Основные технические показатели интерфейса:
- поддержка до 250-ти устройств на линии связи со стороны ППКОП,
- скорость в линии 9,6 кбит/с;
при работе с ППКОП:
- каждому выходу модуля присваивается системный номер при настройке ППКОП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный»;
- режим «Специальный» для работы выходов по набору дополнительных требований, задаваемых пользователем при настройке управляющего устройства. Обеспечивается настройкой с ПК;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”

Купить Теко Астра-823 в компании Layta по привлекательной цене⭐. Радиоканальная система Астра-Zитадель Теко: описание, Теко Астра-823 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Радиоканальная система Астра-Zитадель Теко на сайте Layta.ru.

Характеристики Теко Астра-823:

Производитель: Теко
Базовая единица: шт
Длина линии связи по RS-485, м, не более: 1000
Коммутируемое напряжение, В: 250AC
Коммутируемый ток, мА: 3000
Напряжение питания, В: 10.5 - 15.5DC
Относительная влажность воздуха без конденсации влаги (условие работы): 0 - 95%
Потребление тока, А: 0.05
Рабочая температура °C: -30...+55
Степень защиты: IP41
Масса, кг: 0.12
Габаритные размеры, мм: 120.5x79x30.5

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Сертификаты на Теко Астра-823:

Документация на Теко Астра-823

Документация на Теко Астра-823

Модуль реле Теко Астра-823
