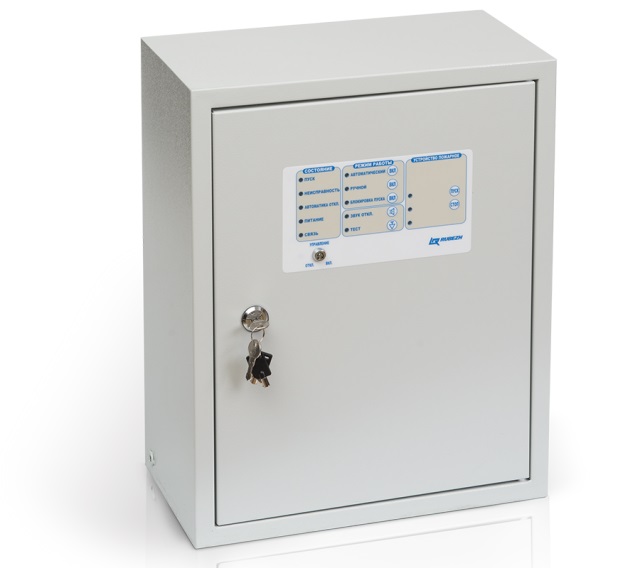

Описание Рубеж ШУЗ-1,5-00 прот.R3 IP54:
Шкаф управления электроприводной задвижкой ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.
ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
ШУЗ прот.R3 обеспечивает управление электроприводом:
задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».
ШУЗ прот.R3 имеет 3 режима управления:
«Автоматический»:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
«Ручной» – по командам кнопок управления с панели шкафа.
«Блокировка пуска» – когда контакторы обесточены и управление невозможно.
ШУЗ прот.R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.
Cиловые элементы автоматики Dekraf
Купить Рубеж ШУЗ-1,5-00 прот.R3 IP54 в компании Layta по привлекательной цене⭐. Шкафы управления АСПС РУБЕЖ: описание, Рубеж ШУЗ-1,5-00 прот.R3 IP54 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Шкафы управления АСПС РУБЕЖ на сайте Layta.ru.
Характеристики Рубеж ШУЗ-1,5-00 прот.R3 IP54:
- Производитель
-
Рубеж
- Базовая единица
-
шт
- Мощность электропривода
-
1.5 кВт
- Напряжение питания, В
-
400AC
- Средний срок эксплуатации, лет
-
10
- Степень защиты
-
IP54
- Тип системы заземления
-
TN-C/ТN-S
- Масса, кг
-
12
- Габаритные размеры, мм
-
510x410x250
Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя.
Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств.
Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER
