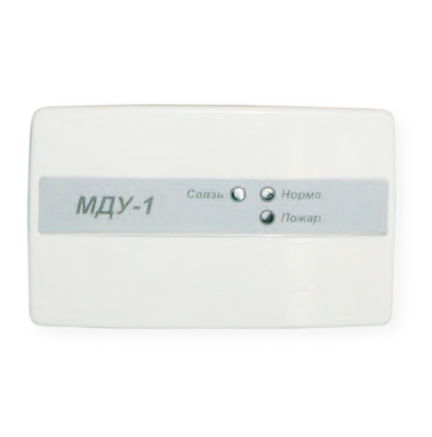

Рубеж МДУ-1 исп. 03

Описание Рубеж МДУ-1 исп. 03:

Назначение:
Модуль управления клапаном дымоудаления МДУ-1 исп. 03 предназначен для управления приводами клапанов дымоудаления или огнезащиты, питающихся напряжением 220 В. Логика работы модуля ориентирована на управление следующими типами приводов:
- Реверсивными приводами
- Электромагнитными приводами
- Электромеханическими приводами с возвратной пружиной

Функции:
Рекомендуемые приводы:
- Электромеханические реверсивные приводы: Belimo BE230, Belimo BE230-12.
- Электромеханические приводы с возвратной пружиной: Belimo BF-230, Belimo BLF-230, Gruner 239-230-10-S2.
- Электромагнитные приводы ALLAF ПЭМ 091-230, ALLAF ПЭМ 038.
При работе МДУ-1 исп. 03 с реверсивными электрическими приводами принцип работы отличается. МДУ-1 исп. 03 осуществляет переключение между двумя обмотками электропривода и на выбранную обмотку коммутируется напряжение через реле. При подаче напряжения на одну из обмоток привода заслонка клапана переводится в защитное положение (огнезадерживающий клапан – закрывается, клапан дымоудаления – открывается), при подаче напряжения на другую обмотку привода клапан переводится в нормальное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. При достижении заслонкой конечного положения напряжение с привода снимается. Возможно переключение положения клапана в положение «НОРМА» и положение «ЗАЩИТА» с помощью подключения внешних кнопок или с кнопок на плате модуля.
Управление электромеханическими приводами с возвратной пружиной

При работе с электромеханическими приводами с возвратной пружиной модуль постоянно поддерживает напряжение питания на приводе (в случае огнезадерживающего клапана напряжение в состоянии «НОРМА» отсутствует) и тем самым удерживает заслонку клапана в нормальном положении. При получении сигнала «ПОЖАР» от ППКП «Рубеж-2АМ» модуль МДУ-1 исп. 03 отключает питающее напряжение привода и механическая энергия, запасенная в пружине, переводит клапан в защитное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. Существует возможность локального переключения положения заслонки клапана в положение «НОРМА» и в положение «ЗАЩИТА» при помощи внешних кнопок, подключенных к МДУ.

Купить Рубеж МДУ-1 исп. 03 в компании Layta по привлекательной цене⭐. Модули АСПС РУБЕЖ: описание, Рубеж МДУ-1 исп. 03 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Модули АСПС РУБЕЖ на сайте Layta.ru.

Характеристики Рубеж МДУ-1 исп. 03:

Производитель: Рубеж
Базовая единица: шт
Количество входов: 4
Количество выходов: 1
Коммутируемое напряжение, В: 250AC
Коммутируемый ток, мА: 8000
Напряжение питания, В: 220AC
Относительная влажность воздуха без конденсации влаги (условие работы): 0 - 93%
Потребление тока, А: 0.0015
Потребляемая мощность, не более, Вт: 1.5
Рабочая температура °C: -25...+50
Средний срок эксплуатации, лет: 10
Степень защиты: IP20
Масса, кг: 0.21
Габаритные размеры, мм: 125x78x37

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Модуль управления клапаном дымоудаления Рубеж МДУ-1 исп. 03
