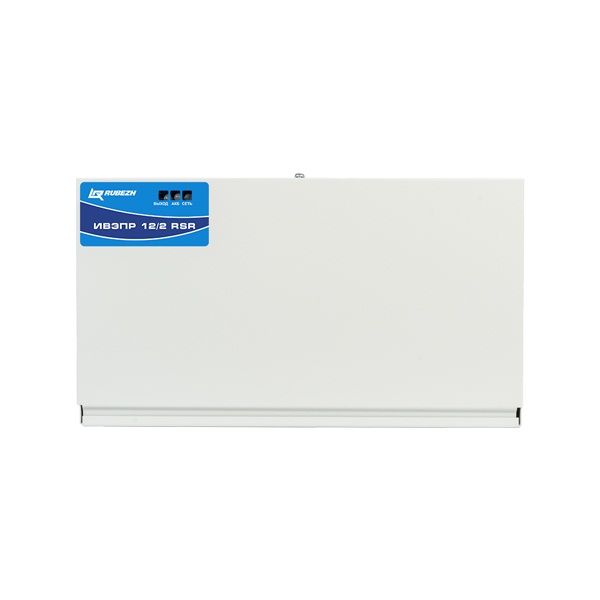

Источник питания резервированный Рубеж ИВЭПР 12/2 RS-R3 2х12 БР

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания. Источник соответствует требованиям ГОСТ Р 53325.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

СОБЫТИЯ:
Разряд АКБ1
Разряд АКБ1 устранён
Отсутствие АКБ1
АКБ1 подключен
Нет сетевого напряжения
Разряд АКБ2
Разряд АКБ2 устранён
Отсутствие АКБ2
АКБ2 подключен
Есть сетевое напряжение
НЕИСПРАВНОСТИ:
Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
Глубокий разряд АКБ1
Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
оптимальный заряд АКБ за счёт схемы постоянного тестирования;
защиту аккумуляторных батарей от перезаряда и глубокого разряда.
электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
СХЕМНОЕ РЕШЕНИЕ
два независимых выхода питания;
возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
автоматический заряд АКБ при наличии сети переменного тока;
автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
выходное напряжение гальванически развязано от корпуса.
Индикатор СЕТЬ:
при наличии сети 230 В - светится зеленым светом;
при отсутствии сети 230 В - не светится.
Индикатор ВЫХОД:
при наличии напряжения хотя бы на одном на выходе (нет КЗ) - светится зеленым цветом;
при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.

Входное напряжение сети    130…265 В
Номинальный ток нагрузки»    0...2 А
Максимальный кратковременный ток нагрузки    3 А (в течение 15 мин)
Выходное постоянное напряжение
—  при работе от сети
—  при работе от АКБ
13,3…13,8 В
9,4…13,5 В
Напряжение отключения АКБ при защите от глубокого разряда    10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме    не более 30 мА
Потребление источника в режиме защиты АКБ от глубокого разряда    не более 10 мА
Суммарная емкость нагрузок    не более 3300 мкФ
Мощность, потребляемая от сети переменного тока    не более 60 Вт
Диапазон рабочих температур    от -25 ºС до +50 ºС
Наработка на отказ    не менее 40 000 ч.
Средний срок службы    10 лет
