Описание Рубеж АКП-1-R3:
Адресный конвертер протокола АКП-1 прот. R3 обеспечивает прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей.
Контроль подключенных устройств;
Управление подключенными устройствами;
Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
Контроль вскрытия корпуса.

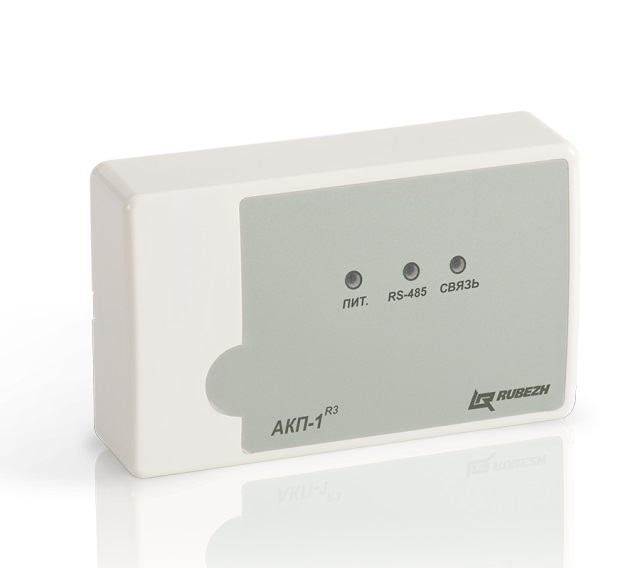

На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.
Индикатор СВЯЗЬ красного цвета:
При нажатии кнопки тест – частое мигание в течение 1с;
Наличие обмена данными по АЛС – мигание с периодом 5с;
Отсутствие обмена данными по АЛС – погашен.
Индикатор RS-485 зеленого цвета:
Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.
Индикатор ПИТ. зеленого цвета:
При наличии напряжения питания на обоих вводах – светит непрерывно;
При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.
АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:
«Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны;
«Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.
«Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояние («Норма», «Тревога», «Неисправность», «Неисправность кабеля(обрыв шлейфа)», «Неисправность кабеля(короткое замыкание шлейфа)», «Вскрытие корпуса»). «Трезор-В04» в АЛС занимает 4 адреса. Сигнал «Тревога», сформированный одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.
Купить Рубеж АКП-1-R3 в компании Layta по привлекательной цене⭐. Модули АСПС РУБЕЖ: описание, Рубеж АКП-1-R3 характеристики, отзывы покупателей, фотографии и сопутствующие товары✔. Широкий выбор товаров категории Модули АСПС РУБЕЖ на сайте Layta.ru.
Характеристики Рубеж АКП-1-R3:
- Производитель
-
Рубеж
- Базовая единица
-
шт
- Количество выходов
-
2
- Напряжение питания, В
-
12DC
- Потребление тока, А
-
0.125
- Рабочая температура °C
-
0...+40
- Средний срок эксплуатации, лет
-
10
- Масса, кг
-
0.1
- Габаритные размеры, мм
-
125x78x37
