Описание РКН-1-2-15 Меандр:
Реле контроля однофазного напряжения РКН-1-2-15 фиксируемая задержка повторного пуска - 6 мин.
Реле контроля напряжения РКН-1-2-15 предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

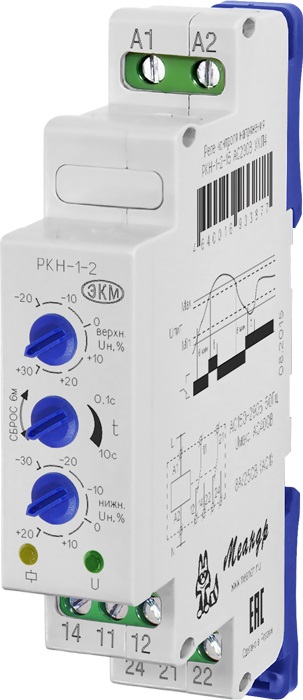

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: поворотный переключатель установки верхнего порога срабатывания «верх Uн,%», поворотный переключатель времени задержки срабатывания, поворотный переключатель установки нижнего порога срабатывания «нижн Uн,%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.
При подаче питания на реле, если напряжение сети находится в диапазоне между установленными порогами, встроенное исполнительное реле включается через 6мин (фиксированная задержка включения), при этом включается индикатор «», контакты реле 11-14, 21-24 замыкаются. Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (замыкаются контакты 11-12, 21-22). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.
Задержка включения (фиксированная) 6мин
Регулируемый порог на снижение напряжения – 30...+20%
Регулируемый порог на повышение напряжения – 20...+30%
Регулируемая задержка срабатывания 0,1...10с
Не требует дополнительного напряжения питания
Корпус шириной 18мм
Купить РКН-1-2-15 Меандр в компании Layta по привлекательной цене. РКН-1-2-15 Меандр: описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Автоматические выключатели на сайте Layta.ru.
Характеристики РКН-1-2-15 Меандр:
- Производитель
- Без бренда
- Базовая единица
- шт
- Входное напряжение, В
- 230AC
- Рабочая температура °C
- -25...+55
- Степень защиты
- IP40
- Масса, кг
- 0.08
- Габаритные размеры, мм
- 18x93x62
